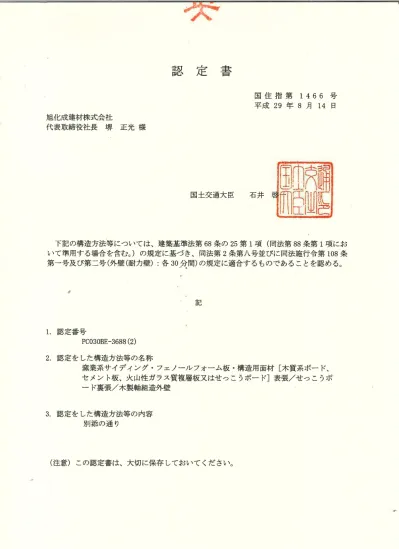

認
定
書
国 住 指 第
1466号
平 成29年
8月
14日
旭 化成 建材 株 式会 社
代表 取締役 社 長 堺 正 光 様
国 土 交 通 大 臣 石 井
下記 の構 造 方 法 等 につ い て は、建 築 基 準 法 第
68条
の25第
1項
( 同法 第88条
第1項
にお い て準用 す る場 合 を含 む。) の
規 定 に基 づ き、 同法 第2条
第 人 号並 び に 同法施 行 令 第108条
第 一 号及 び第 二 号( 外壁( 耐力 壁) : 各
30分
間) の 規 定 に適 合 す る もので あ る こ とを認 め る。が
記
1. 認
定 番 号PC030BE- 3688( 2)
2. 認
定 を した構 造 方 法 等 の名 称窯 業 系 サ イ デ ィ ン グ 。
フェ ノー ル フォー ム板・ 構 造 用 面材 [ 木質 系 ボード、 セ メ ン ト板 、火 山性 ガ ラス質複 層板 又 はせ つ こ うボー ド
] 表
張/ せ
つ こ うボ ー ド裏 張/ 木
製 軸 組 造 外壁3. 認
定 を した構造方法等 の内容
別 添 の通 り
別 添
1. 構造 名 :
窯 業 系 サ イ デ ィ ン グ・ フェ ノール フォ ー ム板 ・ 構 造用 面材 [ 木質 系 ボ ード、 セ メ ン ト板 、 火 山性 ガ ラス質複 層 板 又 はせ つ こ うボー ド
] 表
張/ せ
つ こ うボー ド裏 張/ 木製 軸 組 造 外 壁2. 仕 様 の寸 法 :
仕 様 の寸 法 を表1に示 す 。
1 の
柱・間柱 間 隔 壁 厚
壁 の高 さ 項
目
500ml 【l 以下 160HHl 以上
3. 仕 様 の主構 成 材 料 :
仕 様 の 主構 成 材 料 を表2に示 す 。
表
2
仕 様 の主 構 成 材 料外装 材 間 柱
柱( 荷重 支 持 部材)
項 目
形状 :
1) 外形 寸 法 厚 さ : 15∼26ェl l ■ 働 き幅 : 300∼455ェl l n
2) 端 部形 状( サイ デ ィ ング相互 の重 な りと隙 間) 端 部 重 な り: 9∼15■l m
サ イ デ ィ ング接 合 部 横 方 向の隙 間 : 3■l m以下 3) 断 面形 状
最 小 板 厚( 中実 部) : 11■ Hl 以上 容 積 欠損 率( 模様 深 さ) : 11%
以
下( 但し、板厚15nl mを超 え る場合 は裏 面 か ら15■l mの位 置 で の欠 損 率 とす る。 密度( 絶乾) : 1. 1( ± 0. 2) g/ c m3
表面塗料 :
種類 : ① ∼⑥の一、又はその組み合わせ
①アク リル ウレタン樹脂系塗料
②アク ヅル樹脂系塗料
③アク リル シ リコーン樹脂系塗料
④ふつ素樹脂系塗料 ⑤エポキシ樹脂系塗料
⑥無機質系塗料
塗布量 : 200g/ m2以 下( 有機 固形分) 材料 : 窯 業系サイデ ィング( 」I S A 5422)
( 以下、「サイデ ィング」 とい う。)
組 成( 質量
%
) :
けい 酸 カル シ ウム硬 化 物 有機 質 繊維
無機 質繊維 有機 質 混 和材 無 機 質 混 和材 但 し、
有機 質 繊 維 維 等 無機 質繊詐 有 機 質 混 和 材 無機 質 混 和材
65- 86
1- 13
0- 4
14未満 27未 満セ ル ロー ス繊 維 、 ポ リビニル アルコー ル繊 維 、 ポ ヅプロ ピ レン繊
ガ ラス繊維 、 ロ ック ウール繊 維等 ノグニ ン、 メチル セルロー ス、綾 水剤 等 パ ー ライ ト、炭酸 カル シ ウム、マイカ等 材 料 : 日本 農 林 規 格 の 品質 を満 足 す る木 材
( 製材 、集 成 材 又 は単 板 積 層材 等) 断 面 寸 法 : 27× 60■ l ■1以上
材料 : ① 又 は②
① 日本農林規格 に適合す る針葉樹 の構 造用製材又 は構造用集成材
② 日本農林規格 に適合す る構造用単板積層材
新面寸法 : 105× 105■l m以上 欠き込み : ( 1) 又 は( 2)
( 1) あ り
欠 き込み深 さ ; 10∼25■l m
欠 き込 み幅 ; 18■ l m以下
( 2) な し
仕 様
-
っ づ き
( 1) 木 質 系
ボ ード 外 張 断 熱 材 外装 材
材料 : ① ∼① の一
①構造用合板( 日本農林規格 に適合す るもの)
厚 さ: 7. 5■l l ■ 以上
②構 造用パネル( 日本農林規格に適合す るもの)
厚 さ: 9■Hl 以上
③パーテ ィクル ボー ド( 」I S A 5908)
厚 さ: 9■l l n以上
④イ ンシュ レー シ ョンファイバー ボー ド( 」I S A 5905)
厚 さ: 9111m以上
⑤ ミデ ィアムデ ンシテ ィファイバー ボー ド( 」I s A 5905) 厚 さ: 7ェ阻l 以上
密度 : 0. 7( ± 0. 07) g/ c m3以上
⑥シージングボー ド
( 」I S A 5905)厚 さ: 911Hl 以上
密 度 : 0. 33∼0。 42g/ c m3
⑦ハ ー ドボー ド( 」I S A 5905)
厚 さ: 511Hl 以上
③ 製 材( 日本 農 林 規 格 に規 定す る もの)
厚 さ: 9mm以上 仕様 : ( 1) ∼( 4) の一 材 料 : ①又 は②
① 発 泡 プ ラスチ ック保 温材( J I S A 9511)
② 建 築 用 断 熱 材( 」I S A 9521)
構成 : ①及 び ②
① 基 材
材 質 : フ ェ ノール フォー ム
密 度 : 29( ± 3) ∼ 50( ± 5) kg/ m3
酸 素指 数 : 35( ± 3. 5) 以 上
② 面材( 基材 の 両 面 に設 置)
仕 様 : ( 1) 又は( 2)
( 1) あり
材 料 : 1) ∼5) の一 、又 はその組 み合 わせ
1) ポリエ ステル 系 不織 布
2) ポリプ ロ ピ レン系 不織 布
3) ポリエチ レン加 工紙
1) 、 2) 及 び3) の使 用 量 : 60( ± 6) g/ m2以 下
( 片面 あ た り)
4) はり合せ アル ミニウム は く
5) 無 機 質 系加 工紙
形状
厚 さ 平 板
20( ± 2) ∼ 100( ± 10) I I m ( 2) なし
留付 け : 金具 留 め 張 り方 : 横張
4) 中 空 部 形 状
中 空 率
: 34%
以
下( 但し、板 厚18肛l l ■を超 え る場 合 は厚 さを増 した 分 だ け 中空 部 の 高 さ を増 す こ とが
で き 、 中空 率 を上 げ る こ とが で き る。)
つづ き
充てん用断熱材 内 装 材
構
造
用
面
材
( 4) せっ こ
うボー ド
( 3) 火山 性
ガ ラス質
復層 板
( 2) セ メ ン
ト板
仕様 : な し
材料 : ① 又 は②
①せ っ こ うボー ド( 」I S A 6901)
厚 さ: 9. 5ェl l ■以上
②強化せ つこ うボー ド( 」I S A 6901)
厚 さ: 12. 5圧l l n以上 材料 : ① 、②又 は③
①せ っ こ うボー ド( 」I S A 6901)
厚 さ: 9。 51t t l 以上
②強化せ つ こ うボー ド( 」I S A 6901)
厚 さ: 12. 5Hl m以上
③ガラス繊維不織布入せつこ う板
( 国土交通大臣認定不燃材料: NM 9354) 厚 さ: 10■l m以 上
材料 : 火山性 ガ ラス質 複 層板( 」I S A 5440)
厚 さ: 6ェl n以上
材料 : ①∼①の一
①硬質木毛セ メン ト板( 」I S A 5404) 厚さ : 15■Hl 以上
②硬 質木片セ メン ト板( 」I S A 5404)
厚 さ: 12■l Hl 以上
③パル プセ メン ト板( 」I S A 5414)
厚 さ: 6Hl l ■ 以上
④ フ レキシブル板( 」I S A 5430)
厚 さ: 3■l t t l 以上
⑤ けい酸 カル シ ウム板( 」I S A 5430)
厚 さ: 5111m以上
⑥ス ラグせ つ こ う板( 」I S A 5430)
厚 さ: 5ェl m以上
⑦繊維 強化セ メ ン ト板( 国土交通大 臣認 定不燃材 料 : NM 8576)
厚 さ: 5■l El 以上
③繊維 混入 けい酸 カル シ ウム板( 国土交通大 臣認 定不燃材 料 : N卜l - 8578)
厚 さ: 5111m以上
③アクリ
ァ
レ
樹脂系塗装/ 繊維混入スラグ
せつこう
板
( 国土交通大臣認定不燃材料
:NM- 0834)
厚さ : 3■l l m以上
⑩ 両 面 ア ク リル 系樹 脂 塗 装/ パル プ・ けい酸 質 混入 セ メ ン ト板( 国土交通 大 臣認 定 準
不燃 材 料 : Q「0457)
厚 さ: 9■l m以上
①
パルプ混入けい酸カルシウム板
( 国土交通大臣認定不燃材料
: NM- 0656、 Nヽ12601)厚 さ: 4■ l t t l 以上
4-4. 仕 様 の副構 成 材 料 :
仕 様 の 副構 成 材 料 を表3に示す 。
表
3
仕 様 の 副 構防水 紙 受 材
添 木 胴 縁
項 目
仕様 : ( 1) 又 は( 2)
( 1) あ り
材料 : ① ∼⑦ の一
① アス ファル トフェル ト( 」I S A 6005)
単位 面積 質量 の呼び : 430以 下
②透湿 防水 シー ト
材質 : 1) 、 2) 又は3) 、 又 は組 み合 わせ
1) ポリエテ レン
2) ポリエスアル
3) ポリプ ロ ピ レン
③ プ ラスチ ックシー ト
材質 : 1) ∼8) の一 、又 は組み合 わせ
1) 飽和 ポ リエ ステル
2) ポリプ ロピレン
3) ポ リエ ステル
4) ポヅ塩化 ビニアレ
5) ABS樹 脂
6) ポリエチ レン
7) ポリステ レン
8) ポリア ミ ド
④ オ レフィンシー ト 内装材 用
仕 様 : ( 1) 又は( 2)
( 1) な し
( 2) あ り
材 料 : 日 本 農 林 規 格 の 品質 を満 足 す る木材( 製材 、集 成 材 又 は単 板積 層 材)
寸 法 : 15× 151t t l 以上
時造 用 面 材 用
仕様 : ( 1) 又は( 2)
( 1) な し
( 2) あ り
材 料 : 日 本 農 林 規 格 の 品 質 を満 足 す る木 材( 製材 、集 成 材 又 は 単板積 層材)
寸 法 : 27× 40岡以 上 仕様 : ( 1) 又は( 2)
( 1) な し
( 2) あ り
材 料 : 日本 農 林 規 格 の 品質 を満 足 す る木材( 製材 、集 成材 又 は単 板積 層 材 等)
断 面寸 法 : 40X45ul ェl 以上
取 付 箇所 : 間 柱 部 に外 装 材縦 目地 が位 置 す る箇所
材料 : 日本 農 林 規 格 の 品質 を満 足 す る木材( 製材 、集 成材 又 は単板積 層 材 等)
断 面寸 法 : 45× 15, l m以上
取付 間 隔 : 500■l ■以 下
仕 様
つづ き
気 密 材 防 湿 気 密 フ ィ アレム
防水 紙
仕 様 : ( 1) 又は( 2)
( 1) あ り
材料 : ① 又は②
①粘着層付 きテープ( 片面。両面)
材質 : 1) ∼7) の一
1) ブ チ ルゴ ム系
2) EPDMゴム系
3) アク リル 系
4) アス フ ァル ト系 5) ポ リエ チ レ ン系
6) ポリエ ス テ ル 系 7) ポ リプ ロ ピ レ ン系
② アル ミニウム は く付 き粘着 層 付 きテ ー プ 材 質 : 1) 、 2) 又 は3)
1) ポ リエチ レン系 2) ポジエ ステル 系 3) ポ リプ ロ ピ レン系 厚 さ: 1. OHHl 以 下
使 用 量 : 120g/ m以下 ( 2) な し
仕様 : ( 1) 又 は( 2)
( 1) あ り
材料 : ① ∼⑥ の一
①住宅用 プ ラスチ ック系防湿 フィル ム( 」I S A 6980)
②包装用ポ リエテ レンフィルム( 」I S Z 1702)
③農業用ポ ジエチ レンフィルム( 」I S K 6781)
④アル ミニウム蒸着ポ リエチ レン
⑤ポ リプ ロピレン
⑥アル ミニウム蒸着ポ リプロピレン
厚 さ: 0。 2■Hl 以下 ( 2) な し
⑤オ レフィンシー ト十高分子吸収体( 吸水ポ リマー、メチルセル ロース)
⑥ポ リプロピレン不織布
/ ポ
リエチ レンフィルム/ ポ
リエステル不織布⑦ ②透湿防水シー トのアル ミニ
ウム片面又は両面蒸着
②∼⑦の単位面積質量: 430g/ m2以 下
( 2) な し
っづ く
6-つづ き
制 振 テ ー プ 内装 材 用 目地
処 理 材 外 装材 用 目地
材
仕 様 : ( 1) 又は( 2)
( 1) な し
( 2) あ り
材 料 : 粘着 層 付 きテ ー プ( 両面)
構 成 : ①及 び ②
① 基 材
材 質 : ブチルゴム系
② 補 強材( 基材 の厚 み 中央 に配 置)
材 質 : ポリエチ レン
形 状 : ネッ ト状
厚 さ : 1. 0( ± 0. 15) ■ l m以下
幅
: 100( ±
3) 肛Hm以下使 用 量 : 140( ± 14) g/ m以 下
使 用 箇 所 : 柱、間柱 、土 台 、横 架 材等
仕様 : ( 1) 又 は( 2)
( 1) な し
( 2) あ り
材料 : ① 、又 は①及 び②
①せ っ こ うボー ド用 目地処理材
( 兼用 ジ ョイ ン トコンパウン ド、J I S A 6914)
塗布 量 : 50g/ m以 上
② ジ ョイ ン トテープ
厚 さ: 0。 15HHl 以上、幅 : 35圧圧l 以上
仕 様 : ( 1) ∼( 4) の一 、又 は( 1) 及び( 2) 又は( 3) の併 用
( 1) 建築 用 シー ジン グ材( 」I S A 5758)
材 質 : 1) ∼6) の一
1) ポ リウ レタ ン系樹 脂
2) アク リル ウ レタ ン系樹脂
3) アク リル 系樹脂
4) ポリサ ル フ ァイ ド系樹 脂
5) シリコー ン系樹 脂
6) 変 成 シ リコー ン系樹 脂
使 用 量 : 56g/ m以上( バンクア ツプ材 と併 用 時 はバックア ップ材 との合 計)
( 2) バック ア ップ材
材 質 : 1) ∼5) の一
1) ポリエチ レン系樹 脂
2) ポリス チ レン系樹 月旨
3) ポ リウ レタ ン系樹 脂
4) ポリプ ロ ピ レン系樹脂
5) 塩 化 ビニル 系樹脂
使 用 量 : 2g/ m以上
( 3) 金属 ジ ョイ ナ ー
材 質 : 1) 又は2)
1) 鋼製( 塗装 、樹 脂 被 覆 品 を含 む)
2) ステ ン レス鋼 製
厚 さ: 0。 25ェl l n以上
形 状 : ハッ ト形 、
H
形
( 4) な し( 本ざね 、合 い じゃ く り目地 、突付 け 目地 の場 合)
っづ き
留付 材
外 装 材 留 金 具
胴縁用:
材料 : ① 、②又 は③
①鉄丸 くぎ( 」I S A 5508)
寸法 : N50以 上
② くぎ
寸法 : 胴 部径 φ2. 75× 長 さ50■l m以上 ③ ね じ
寸法 : 呼 び径 φ2. 75× 長 さ50■l l n以上
②及び③ の材質 : 1) 又 は2)
1) 鋼製
2) ステ ン レス鋼製
留付 間隔: 600ェHl 以下
外装材留金具用 :
材料 : ① 、②又 は③
① ス ク リュー くぎ
② リング くぎ
①及 び② の寸法 : 胴 部径 φl . 9× 長 さ32■ l m以上 ③ ね じ
寸法 : 呼 び径 φ3. 0× 長 さ32剛以上
材質 : 1) 又 は2)
1) 鋼製
2) ス テ ン レス鋼 製
留 付 本 数 : 1本/ 箇 所 以 上
材料 : ① ∼⑩ の一
①熱 間圧延 ステ ン レス鋼板( 」I S G 4304)
②冷 間圧延 ステ ンレス鋼板l 」I S G 4305)
③溶融亜鉛 めっき鋼板( 」I S G 3302)
④塗装溶融亜鉛 めっき鋼板( 」I S G 3312)
⑤溶融亜鉛
- 5%
ア
ル ミニ ウム合金 めっき鋼板 OI S G 3317)⑥塗装溶融亜鉛
- 5%
ア
ル ミニ ウム合金 めっき鋼板( 」I S G 3318)⑦溶融
55%
ア
ル ミニ ウムー亜鉛合金 めつ き鋼板( 」I S G 3321)③塗装溶融
55%
ア
ル ミニ ウムー亜鉛合金 めっき鋼板( 」I S G 3322)③溶融亜鉛―アル ミニ ウムーマ グネ シ ウム合金 めつき鋼板( 」I S G 3323)
⑩ ポ リ塩化 ビニアレ被覆金属板( 」I S K 6744、 金属板 のアル ミニウム又 はアル ミニタム
合金板 は除 く)
寸法 : 幅40■皿l 以上、高 さ40■l l n以上 ( 幅と高 さの合計90ェ l l n以上) 厚 さ: 0. 8ェl l n以上
掛か り代面積 : 170. 7皿Ⅶ
2以 上
( 上実: 0. 87c m2以上、下実: 0. 83c m2以上) 外装材 の浮 か し: 5( ± 0. 5) I E■ 以上
留付 間隔 : 水 平方 向500■Hl 以下、鉛 直方 向455剛以 下
つづ く
8-つ づ き
留付 材
時造用面材用:
, オ料 : ① ∼⑥ の一
①鉄丸 くぎ( 」I S A 5508)
寸法 : N32以 上
②太 め鉄 九 くぎ( 」I S A 5508)
寸法 : CN32以 上
③ シー ジングボー ド用 くぎ( 」I S A 5508)
寸法 : SN32以 上
④せ つ こ うボー ド用 くぎ( 」I S A 5508) 寸法 : GァN32以上
⑤ リング くぎ、ス ク リュー くぎ又 は くぎ
寸法 : 胴 部径 ol . 9× 長 さ32HLl l 以上
⑥木ね じ又 はタ ンピンね じ
寸法 : 呼 び径 φ
l . 9X長
さ25nL71以上 ⑤及 び⑥ の材 質 : 1) 又 は2)1) 鋼製
2) ステ ン レス鋼製
留付 間隔 : 周辺部20011111以下、 中間部300111m以下
内装材用 :
材料 : ① ∼④ の一
①鉄丸 くぎ( 」I S A 5508) 寸法 : N32以 上
②せ っ こ うボー ド用 くぎ( 」I S A 5508) 寸法 : GN32以 上
③ くざ
寸法 : 胴 部径 φl . 9× 長 さ32血■以上
④木 ね じ又 はタ ンピンね じ
寸法 : 呼 び径 φl . 9× 長 さ25mm以上
③及 び④ の材 質: 1) 又 は2)
1) 鋼製
2) ス テ ン レス鋼 製
留付 間 隔 : 縦200■ l m以下 、 横500■ l m以下
っ づ き
留 付 材
添木用( 添木 を用いる場合) :
材料: ① 、②又は③ ①鉄丸 くぎ( 」I S A 5508)
寸 法 : N65以上 ② くぎ
寸 法 : 胴部 径 φ3. 05× 長 さ65■l 111以上 ③ 木 ね じ又 は タ ン ピ ンね じ
寸 法 : 呼び径 φ3. 05× 長 さ65■ Hl 以上 ② 及 び ③ の材 質 : 1) 又は2)
1) 鋼製
2) ステ ン レス鋼製
留付 間隔 : 縦600■l m以下 外 張 断熱 材 用 :
仕 様 : ( 1) 又は( 2)
( 1) あ り
材 料 : ①∼ ⑤ の一
① 粘 着 層 付 きテ ー プ( 片面・両 面)
材 質 : 1) ∼7) の一
1) ブチルゴム系
2) EPDMゴム系
3) アク リル 系
4) アス フ ァル ト系 5) ポリエチ レン系
6) ポリエ ステル 系
7) ポ リプ ロ ピ レン系
厚 さ
: 1. 軸
以 下使 用 量 : 350g/ m2以 下
② ス プ レー の り
材 質 : 合成ゴム系樹 脂 塗布 量 : 100g/ m2以 下
③接着剤
材 質 : 1) ∼9) の一
1) エポ キ シ系樹 脂 2) 酢 酸 ビニル 系樹 脂
3) ゴ ム系
4) アク リル 系樹月旨
5) アク リル ウ レタ ン系樹 脂
6) ポリク レタ ン系樹脂
7) 変 成 シ リコー ン系樹 脂
8) EVAヌ終君葦月旨
9) ク ラ タ ック系樹 脂
塗 布 量 : 300g/ m2以 下
④ くぎ
寸 法 : 胴部 径 φl . 7× 長 さ25mm以 上 ⑤ス テ ー プル
④ 及 び⑤ の材 質 : 1) 又は2) 1) 鋼製
2) ステ ン レス鋼 製
寸 法 : 肩幅9. 6■ 1l l l 以上 、足長61Ml 以上 ( 2) な し
-
つづ き
5。 仕 様 の構 造 説 明 図 :
仕 様 の構 造 説 明 図 を図1∼図14に示 す。 留 付 材
防水 紙・防 湿 気 密 フ ィル ム用( 防水 紙 。防 湿 気密 フ ィル ム を用 い る場 合)
仕様 : ( 1) 又は( 2)
( 1) あ り
材 料 : ①∼ ④ の一
① 粘 着 層 付 きテ ー プ( 片面 。両 面)
材 質 : 1) ∼7) の一
1) ブチルゴム系
2) EPDMゴム系
3) アク リル 系
4) アス フ ァル ト系 5) ポリエテ レン系 6) ポリエ ステル 系
7) ポ リプ ロ ピ レン系
② アル ミニウム は く付 き粘着 層 付 きテ ー プ 材 質 : 1) 、 2) 又 は3)
1) ポ ジエテ レン系 2) ポリエ ステル 系 3) ポリプ ロ ピ レン系 ① 及 び② の厚 さ: 1. 0剛以 下 ① 及 び② の使 用量 : 350g/ m2以 下 ③ ス プ レー の り
材 質 : 合成ゴム系樹 脂 塗布 量 : 100g/ m2以 下 ④ ス テ ー プル
材 質 : 1) 又は2)
1) 鋼製
2) ステ ン レス鋼 製
寸 法 : 肩幅10■l l n以上 、足長6■1■1以上 留 付 間隔 : 縦500■l m以下 、横500■ l t t l 以下
( 2) な し
内装材 受材 用( 内装 材 受 材 を用 い る場 合)
材料 : 内 装 材 用 留 付材 と同 じ 留付 本 数 : 柱、 間柱 に1本 / 箇所 以 上
構造用面材受材用( 構造用面材 受材 を用 い る場合)
材料 : ① 、②又 は③
①鉄丸 くぎ( 」I S A 5508)
寸法 : N45以 上
② くぎ
寸法 : 胴 部径 φ
2. 45×
長 さ45nl m以上③木ね じ又 はタ ンピンね じ
寸法 : 呼 び径 φ2. 45× 長 さ38HHl 以上
②及 び③ の材質 : 1) 又 は2)
1) 鋼製
2) ス テ ン レス 鋼 製
Π ＩＩＩ ＩＩＩ ＩＩＩ ︲︱︱
内装材 用受材
簡
下下
内装材 用受材
図
1
構 造 説 明 図( 透視 図・充 て ん 断熱 材 な し
/ 構
造 用 面 材 大 壁/ 内
装 材 大 壁)下
単位 : al Hl
下
防湿 気密 フ ィルム 下
12-単 位
防水 紙
制 巌テー プ

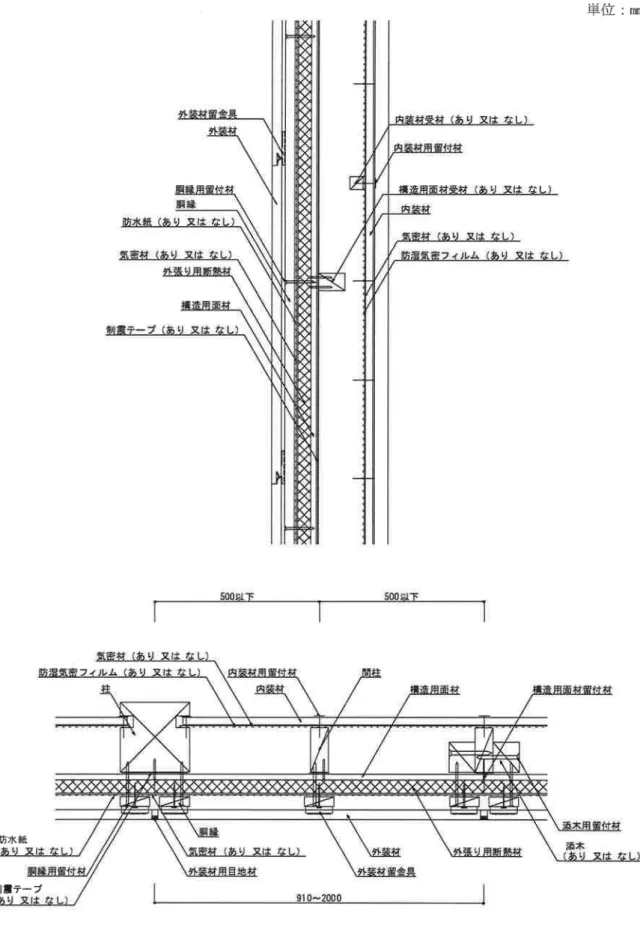

図
2
構 造 説 明 図伺 ︱︱ ︱ ︱︱ ︱ ︱︱ ︱ ︲︱ ︱
以下
下
用受材
図
3
構 造説 明図( 透視 図・充 て ん断熱 材 な し
/ 構
造用 面材 大壁/ 内
装材 真壁 ①)下
単位 : l l ul
紹
防湿 気密 フ ィルム
下
下
14-単位 : 肛旺n
防 水 紙
制 屋 テー プ
図
4
構 造 説 明 図伺 ︱︱ ︱ ︱︱ ︱ ︱︱ ︱ ︲︱ ︱
紹
︱ ︱ ︱
単位 : nl l ■
下
下
肉 装 材 用 受 材
図5 構 造 説 明 図
( 透視図・充てん断熱材なし
/ 構
造用面材大壁/ 内
装材真壁②) 下下
下
儒
防湿 気密 フ ィル ム16-単 位
防水 紙
巌テー プ
添 木
図6 構 造 説 明 図
単 位
下
下
肉装材 用受材
図
7
構 造 説 明 図( 透視 図・充 て ん 断熱 材 な し
/ 構
造 用 面材 真 壁/ 内
装 材 大 壁) 下下
下
面 材 用 受 材
イ
櫓 造用 画帯 用 受材 用 受材
18-単 位
防水 紙
添 木
図8 構 造 説 明 図
下
装材用 曼材
単位 : ェl n
ィ, レム
下
内表 材用受材
図
9
構 造 説 明 図( 透視 図・充 て ん 断熱 材 な し
/ 構
造 用 面 材 真 壁/ / / 内装 材 真 壁 ①) 下下
下
面 材 用 受 材
￨￨￨
-単 位 dl m
防水 紙
添 木
図
10
構造説明図( 断面図・充てん断熱材な し
/ 構
造用面材真壁/ 内
装材真壁①用 受 材
下
単位 : Hl l n
下
防湿 気密 フ ィル ム 構造用 画材用 受材
下
下
図
11
構 造 説 明 図( 透視図・充てん断熱材なし
/ 構
造用面材真壁/ 内
装材真壁②)-単 位
防水 紙

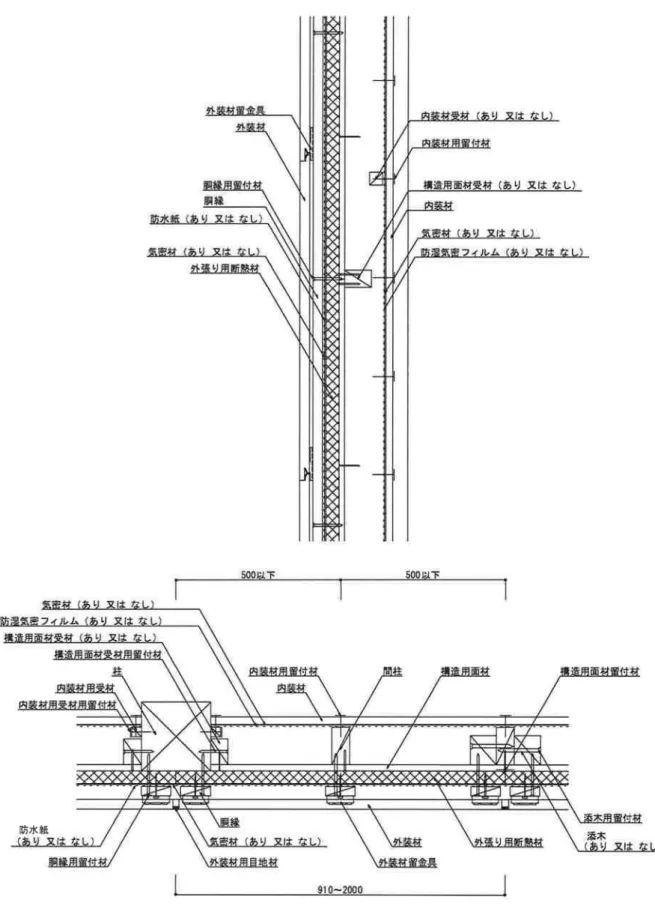

図
12
構 造 説 明 図外 装 材 の形 状
①端部形状
②断面形状
③ 中空品形状
重 な り
「
￢
‖
隙 間
d
18H」【l 以上
5ェl l n以上
3. 5圧l m以上
4ェl l n以上
911111以下
t i l l l 以下
図
13
構 造 説 明 図模 様 深 さ 最 小 厚 さ
a
C
b
厚 さ t
a b C d e
t
-外 装 材 留 金 具 の 形 状
40をス」L
留 付 け用 開 日部
b
e
f
d
①
O
① a
b
単 伽
40以 上
引
へ
９
O
O
O
b
O
O
O
b b
〇
〇
〇
b b
○
○
○
b
引
蓉
専
C
( 正面 図)
寸 法 :
幅40■Hl 以上
高 さ4011m以上
( 幅と高 さの合 計90111皿以 上)
厚 さ: 0. 8■ l nl 以上
掛 か り代 面 積 : 170。 7剛2以上
( 上実: O S7c mp以
上 、ド実: o. 83m. 以 上)
*」三実 : a× e、 下 実 : b× f
6. 施工 方 法 :
施 工 方 法 は 以 下 の 手 順 で 行 う。
( 1) 下地
柱 及 び 間柱 は反 り曲 が りの ない もの を使 用 し、土 台 の上部 に垂 直 に500■ l l n以下 の 間 隔 で 取り付 け る。
( 2) 構造 用 面材 の取 り付 け
構 造 用 面 材 は、構 造 用 面材用 留付 材 を用 い て の柱 及 び 間柱 の表 面 に取 り付 け る。
( 3) 添木 の取 り付 け( 添木 を用 い る場 合)
外 装 材 縦 目地 が間柱 の位 置 の場 合 、 間柱 の両横 に、添木 を添木 用留 付材 を用い て取 り付 け る。
( 4) 外張 断熱 材( 旭化 成 建 材( 株) 製) の取 り付 け
外 張 断熱 材 は 、構 造 用 面材 の表 面 又 は柱 、 間柱 及 び 添 木( 添木 を用 い る場 合) の表 面 に外 張 断熱 材 用 留 付 材 を用 い て 、 隙 間 が生 じな い よ うに取 り付 け る。
( 5) 防水 紙 の張付 け( 防水 紙 を用 い る場 合)
防水 紙 は 、 重 ね代 を縦90Hl t t l 以上 、横90■Hl 以上 と り、防水 紙 用 留 付 材 を用 い て仮 留 めす る。 な お 、張 付 け る際 に は た るみ 、 しわの な い よ うに張付 け る。
( 6) 胴縁 の取 り付 け
胴 縁 は、胴 縁 用 留付 材 を用 い て柱 又 は間柱 に取 り付 け る。
( 7) 外装 材 の取 り付 け
・ 外 装材 の張 り方 は、横 張 とす る。
・外 装 材 留金 具 を外 装材 留金 具用 留 付材 を用い、胴 縁 に取 り付 ける。
・外 装 材 は、外 装材 留金 具 に外装材 の下端 を固定 し、上端 を別 の外 装 材 留 金 具 にて 固定す る よ うに、
下 か ら順 に張 り上 げ る。
( 8) 防湿 気密 フ ィル ム の張付 け( 防湿 気 密 フ ィル ム を用 い る場 合)
防 湿 気 密 フ ィルム を張付 ける場 合 は、防湿 気 密 フ ィル ム用留 付 材 を用 い て仮留 めす る。なお 、なお 、
張付 け る際 にはた るみ 、 しわ の な い よ うに張付 け る。
( 9) 内装 材 の取 り付 け
・内装材 は 内装材 用 留 付材 を用 い て柱及 び 間柱 の表 面 に留 付 け る。
・ 目地 部 には 、必 要 に応 じて 内装 材 用 目地 処理材( せっ こ う系パ テ) を施 す。
